Скоба прижимная ЦП 369. 103Скоба прижимная ЦП 369. 103Клемма пружинная ЦП 369. 102Клемма пружинная ЦП 369. 102Скоба упорная ЦП 369. 301Скоба упорная ЦП 369. 301Прокладка упругая ЦП 369. 104Прокладка упругая ЦП 369. 104Рельсы Р-65 ДТ-350 12. 5мБолт закладной М22х175Болт закладной М22х175Шпала железобетонная Ш-3 (для ЖБР)
ЖБР-65 (в один комплект входит 2 узла)Комплект скрепления ЖБР-65 используется для скрепления рельсов Р65 с железобетонными шпалами Ш-3. Рельсовое скрепление ЖБР-65
Состав узла ЖБР-65
Остались вопросы?Оставьте свои контакты,и мы свяжемся с вами и проконсультируем
Скоба прижимная ЦП 369. 103Скоба прижимная ЦП 369. 103Клемма пружинная ЦП 369. 102Клемма пружинная ЦП 369. 102Скоба упорная ЦП 369. 301Скоба упорная ЦП 369. 301Шуруп путевой ЦП 54 М24×195 (шестигранный)Шуруп путевой ЦП 54 М24×195 (шестигранный)Прокладка упругая ЦП 369. 104Прокладка упругая ЦП 369. 104Рельсы Р-65 ДТ-350 12. 5мШпала железобетонная Ш-3 Д (для ЖБР 65 ш)
ЖБР-65Ш (в один комплект входит 2 узла)Комплект скрепления ЖБР-65Ш используется для скрепления рельсов Р65 с железобетонными шпалами Ш-3. Рельсовое скрепление ЖБР-65Ш
Состав узла ЖБР-65Ш
Шайба плоская круглая СТО 24Шайба плоская круглая СТО 24Клемма пружинная ЦП 369. 102Клемма пружинная ЦП 369. 102Вставка направляющая ВП920. 1280Вставка направляющая ВП920. 1280Шуруп путевой ЦП 54 М24×195 (шестигранный)Шуруп путевой ЦП 54 М24×195 (шестигранный)Рельсы Р-65 ДТ-350 12. 5мПрокладка упругая ВП 920. 1281, 1282Шпала железобетонная Ш-3 Д (для ЖБР 65 ш)
ЖБР-65ПШМ (в один комплект входит 2 узла)Комплект скрепления ЖБР-65ПШМ используется для скрепления рельсов Р65 с железобетонными шпалами Ш-3. Цена за комплект на шпалу — 1600 руб/к-ктРельсовое скрепление ЖБР-65ПШМ
Состав узла ЖБР-65ПШМ
Комплектация железнодорожного строительства
Шпалы и брусья переводные из высококачественной древесины хвойных пород северных районов. Автоклавная пропитка каменноугольным маслом в соответствии с ГОСТ 20022. 5-93
Железнодорожные скрепления и крепеж: накладки, подкладки, костыли, болты стыковые, болты клеммные и закладные, шурупы, противоугоны и прочее.
изм. : комплект
Вес, кг/комплект: 3,851
Технические характеристики
Технические условия: —
Описание
В состав комплекта скреплений ЖБР-65 входят следующие элементы:
• Скоба прижимная ЖБР ЦП 369. 103 — 1 шт. ;
• Клемма пружинная ЖБР ЦП 369. 102 — 1 шт. ;
• Скоба упорная ЖБР ЦП 369. 301 — 1 шт. ;
• Прокладка упругая ЖБР ЦП 369. 104 — 1 шт. ;
• Болт закладной М22х175 — 1 шт. ;
• Гайка путевая М22 (для клеммных и закладных болтов) — 1 шт. ;
• Прокладка резиновая ЖБР ЦП 204 (или ЦП 538 или ЦП 638) — 1шт.
Взамен скобы упорной ЖБР ЦП 369. 301 и прокладки упругой ЖБР ЦП 369. 104 может применяться упор боковой полимерный ЖБР ЦП 369. 006.
Наша компания осуществляет поставки скреплений ЖБР-65 по территории России и СНГ.
Информация о ценах, сроках и прочих условиях предоставляется по запросу.
По всем возникающим вопросам можно обращаться по телефонам: +7 (831) 210-91-19
+7 (920) 0-062-062
+7 (920) 074-00-20
Цена с НДС:Цена актуальна на дату: 16. 2022

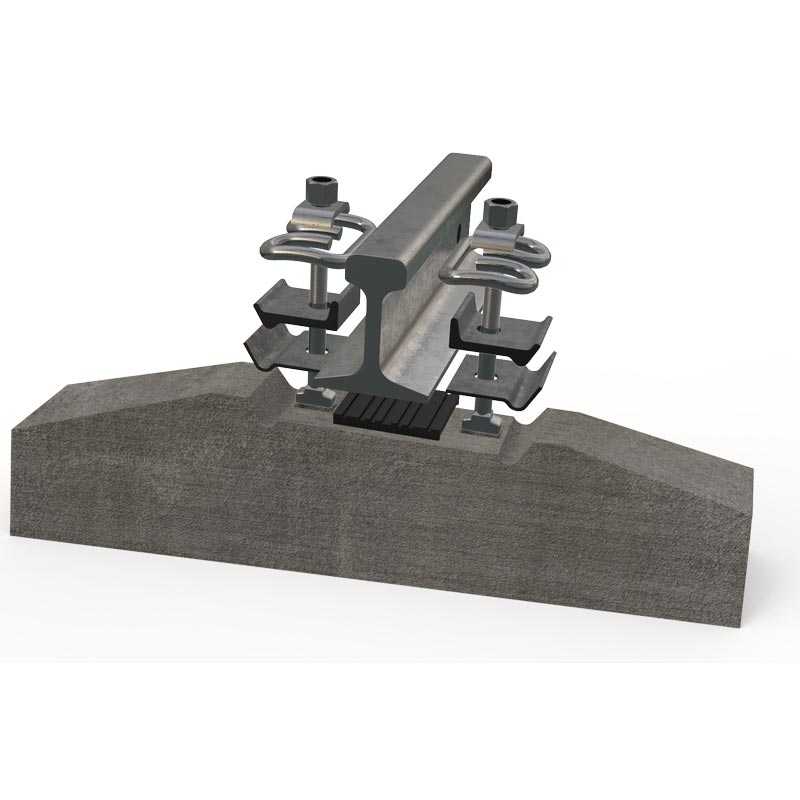

Комплект скрепления ЖБР-65 с упором полимерным Проект ЦП 369. 000.
Посмотреть 3D модель
- РЕЛЬС Р-65Рельсы, изготовленные по ГОСТ 51685 – 2000, имеющие массу 1 погонного метра 64,88 кг
- СКОБА УПОРНАЯ СТАЛЬНАЯ ЦП 369.301В узел скрепления входят 2 упорные стальные скобы
- ПРОКЛАДКА УПРУГАЯ ЦП 369.004Узел скрепления включает 2 упругих прокладки
- СКОБА ПРИЖИМНАЯ ЦП 369.103Узел скрепления включает 2 прижимных скобы
- ПРОКЛАДКА РЕЗИНОВАЯ ЦП-204/ЦП-538/ЦП-638На 1 узел приходится 2 резиновых прокладки
- КЛЕММА ЖБР ЦП 369.102В одном узле скрепления ЖБР используют 4 пружинных клеммы
- ШПАЛА Ш-3Изготавливается по ОСТ 32.152-2000. Предназначена для бесподкладочного скрепления с рельсами Р-65
- Шуруп ЦП-54В узле скрепления используется 2 шурупа
Комплект рельсовых скреплений типа ЖБР-65 изготавливают для железобетонных шпал. Сегодня все чаще начинают внедрять новые типы бесподкладочного пружинного раздельного скрепления пониженной жесткости – ЖБР-ШД. Их масса и число деталей производители уменьшили более чем в 1,5 раза если сравнивать раздельным скреплением КБ-65. Данного типа скрепление позволяет: сохранять неизменность ширины колеи, противодействует «угону» рельсов, обеспечивает пространственную упругость пути, что влияет на уровень износа рельсов и колесных пар, обеспечивает виброгашение, оказывающее влияние на интенсивность неравномерной осадки шпал, обеспечивает возможность регулировки рельсовых нитей по высоте и в плане.
Дополнительные функции скрепления
- Обеспечивает неизменность ширины железнодорожной колеи.
- Противодействует смещению рельсов в продольном направлении (угону).
- Обеспечивает пространственную упругость ж/д полотна, что продлевает срок службы рельсов и колесных пар.
- Снижает степень вибрационной нагрузки на линию, что минимизирует неравномерность осадки шпал и повышает срок их службы.
- Позволяет регулировать расположение рельсов по высоте.
Компания «Азия Транс Трейд» предлагает купить комплекты рельсовых скреплений малым и крупным оптом по выгодным ценам. Выполняем доставку товара в любой город России.
У ВАС ЕСТЬ ВОПРОСЫ?
ЗВОНИТЕ :
+7 (343) 383-63-03
Или напишите нам и мы свяжемся с вами в течение дня
- Обеспечение неизменности ширины колеи железной дороги.
- Противодействие угону рельсов, благодаря удержанию их от смещения в продольном направлении.
- Обеспечение пространственной упругости рельсовой линии, что продлевает срок службы рельсов и колес поездов.
- Снижение степени вибрационной нагрузки на полотно, что минимизирует неравномерность осадки шпал и повышает их долговечность.
- Обеспечивает возможность регулирования расположения рельсов по высоте.
Компания «Азия Транс Трейд» предлагает комплекты рельсовых соединений по выгодным ценам. Выполняем доставку товара в любой город России.
- Сохранение неизменности ширины ж/д колеи.
- Предотвращение продольного перемещения рельсов для предупреждения их «угона».
- Обеспечение пространственной упругости ж/д линии, что снижает изнашиваемость рельсов и колес поезда.
- Снижение вибрационной нагрузки на ж/д полотно, что повышает долговечность шпал.
- Обеспечение возможности регулировки расположения рельс по высоте.
Компания «Азия Транс Трейд» предлагает большой выбор рельсовых скреплений по выгодным ценам. Обеспечивается доставка во все города России.
Применение бесподкладочного шурупно-дюбельного скрепления ЖБР-65Ш
Бесподкладочное шурупно-дюбельное скрепление ЖБР-65Ш с полимерным уклоном служит для крепления рельса к железобетонной шпале в процессе монтажа и ремонта железнодорожного полотна. Обеспечивается надежное соединение рельсов с подрельсовым основанием и беспрепятственное прохождение электротока через рельсовую линию на участках с автоблокировкой и электротягой.
Применение бесподкладочного скрепления ЖБР-65Ш
Бесподкладочное скрепление ЖБР-65Ш служит для крепления рельса к железобетонной шпале при помощи шурупов и дюбелей при монтаже, ремонте железнодорожной линии. Обеспечивается надежное соединение рельсов с подрельсовым основанием, а также беспрерывная электризацию рельсовой линии на участках с автоблокировкой и электротягой.
