Какой должна быть подуклонка рельсов

Подуклонка рельсов — это важный параметр, определяющий взаимодействие колеса и рельсов. Исследование этой величины имеет огромное значение для расчета расходов по ремонту и содержанию ВСП, регулирует рекомендуемый срок службы путей.

Доказано, что подуклонка имеет прямое влияние на следующие параметры:

напряжение в рельсах;

пространственные перемещения рельсовых нитей под нагрузкой;

боковые давления на прикрепители;

усилия в закладных и клеммных болтах скреплений.

Величина подуклонки рельса

Подуклонка рельсов имеет повышенное значение на кривых участках пути, так как именно там происходит высокое силовое воздействие подвижного состава.

Средней допустимой величиной принято считать соотношение 1-20 с увеличением на кривых участках до 1-12. При этом на прямых ВСП значения могут отклоняться в диапазоне от 1-15 до 1-40.

Детально зависимость поведения пути под нагрузкой от подуклонки рельсов в России была исследована в 1968 году в связи с массовым внедрением железобетонных шпал. При этом уже имеющиеся рекомендации были пересмотрены с учетом силового воздействия не только на прямые, но и на кривые участки пути. В итоге было предложено уменьшить подуклонку на прямых участках и увеличить на кривых.

Величина на прямых ВСП должна быть:

Для чего нужна подуклонка рельсов?

В зависимости от типа шпал, применяются разные методы реализации подуклонки рельсов:

деревянные — клинчатые подкладки;

железобетонные — наклон опорной площадки опоры.

Нормальная величина подуклонки рельсов:

облегчает работу внутренней зоны поверхности катания головки;

улучшает условия опирания колес;

снижает вероятность появления контактных разрушений;

уменьшает расстройство колеи;

повышает надежность путей с большим количеством грузопассажирских составов.

Стоит отметить, что подуклонка рельсов не может считаться табличной величиной. Степень наклона будет меняться с течением времени в зависимости от увеличения или уменьшения объема нагрузки на ВСП, а также будет зависеть от материала элементов путей.

Работы по актуализации параметров ведутся постоянно, поэтому специалисты компании «Портал-К» рекомендуют пользоваться последними исследовательскими данными для расчета того, какую подуклонку должны иметь рельсы на конкретных участках. Приобрести расходные материалы и оборудование для ремонта и содержания железнодорожных путей, а также проконсультироваться со специалистами можно в нашем интернет-магазине по телефону 8 (800) 775-87-95 или заказав обратный звонок на сайте.

Источник

На железнодорожных линиях, где комплексная замена рельсошпальной решетки не производилась, допускается на прямых и кривых участках пути радиусом более 650 м номинальный размер ширины колеи 1524 мм. При этом на более крутых кри­вых ширина колеи принимается: • при радиусе от 650 до 450 м — 1530 мм; • при радиусе от 449 до 350 м — 1535 мм;

•при радиусе от 349 и менее — 1540 мм.

Величины отклонений от номинальных размеров ширины колеи, не требующие устранений, на прямых и кривых участках пути не должны превышать по сужению 4 мм, по уширению 8 мм, а на участках, где установлены скорости движения 50 км/ч и менее, по сужению — 4 мм, по уширению — 10 мм.

Ширина колеи менее 1512 мм и более 1548 не допускается. Ширина колеи для пути, уложенного на железобетонные шпалы до 1998 г., менее 1510 мм и более 1548 мм не допускается.

На прямых участках путь по направлению в плане должен быть возможно ближе к прямой. Так как ширина колеи колеблется в преде­лах допусков +8 и – 4 мм, то по направлению выравнивают одну рельсовую нить, называемую рихтовочной, а другую рельсовую нить устанавливают по шаблону в пределах указанных допусков. Стрелы плавных отклонений рихтовочной нити от прямой, измеренные от двадцатиметрового отрезка (хорды), в середине её не должны превышать 8 мм при скорости движения до 120 км/ч, 6 мм при скорости 121-140 км/ч и 4 мм при 141-160 км/ч.

Верх головок рельсов обеих нитей на прямых участках должен быть в одном уровне с до­пуском ±6 мм. Разрешается на прямых участках пути на всем протяжении содержать одну рельсовую нить выше другой на 6 мм. Перекосы, т. е. последовательные отклонения по уровню обеих рельсовых нитей в разные стороны на расстоянии менее 25 м между точками их наибольших отклонений даже в пре­делах установленных норм (±5 мм), не допускаются и подле­жат исправлению.

Отводы понижений рельсовых нитей в пределах допусков должны быть не круче 1 мм на 1 м пути (0,001) на участках, где скорости движения поездов не превышают 120 км/ч, и не круче 1 мм на 1,5 м при скорости 121 — 160 км/ч.

Новые колеса имеют коничность 1/20. Для лучшего опирания колеса на головку рельсы также ставят с подуклонкой 1/20 по отношению к верхней постели шпал. В прямых участках пути подуклонка достигается укладкой рель­сов на металлические клинчатые подкладки. При железобетон­ных шпалах подуклонка рельсов обеспечивается соответствую­щей формой верхней постели шпалы. Подуклонка рельсов в прямых и наружной нити в кривых участках пути должна быть не менее 1/60 и не более 1/12, а внутренней нити в кривых при возвышении наружного рельса свыше 85 мм — не менее 1/30 и не более 1/12.

Опыт эксплуатации пути показывает, что подуклонка сущест­венно влияет на работу рельсов в пути. За счёт подуклонки устраняется виляние экипажа и за счёт этого существенно продлевается срок службы рельсов и элементов ж.д. пути.

При движении же­лезнодорожного экипажа по кривой появляется центробежная сила. Эта сила создает дополнительное давление колес на на­ружную рельсовую нить, в связи с чем рельсы на ней изнашиваются быстрее, возникают отбои рельсовых нитей или увеличи­вается напряжение в них, появляется непогашенное центробеж­ное ускорение, при больших значениях которого пассажиры ис­пытывают неприятное ощущение.

Чтобы снизить боковое давление на рельсы наружной рель­совой нити во избежание отбоя этих рельсов, уменьшить пере­грузку рельсов наружной нити, добиться равномерности износа рельсов обеих нитей и обеспечить пассажиров от неприятных воздействий, устраивают возвышение наружного рельса в кри­вой h. Окончательное значение h принимают большее из двух, определенных по условию обеспечения равномерного износа рельсов обеих нитей (h=12.5*V2ср/R) или по условию обеспечения комфортабельности езды пассажиров (hmin=12,5*V2max/(R-115)). Но не более чем 150 мм.

Назначение переходных кривых — обе­спечить такой переход с прямого пути на круговой радиусом R и с кругового пути радиусом R1 на круговой путь радиусом R2, чтобы появляющиеся в кривой дополнительные силы не возни­кали внезапно. На переходной кривой должен быть осущест­влен полностью отвод возвышения наружного рельса и отвод уширения колеи. Полная длина переходной кривой принимается из условия плавного отвода возвышения наружного рельса и ограничения изменения непогашенного ускорения в единицу времени.

Укороченные рельсы по внутренней нити кривой укладывают для установления стыков по наугольнику. Ввиду большой трудности обеспечить точное совпадение по наугольнику стыков внутренней и наружной нити допускают некоторое их несовпадение, иначе пришлось бы иметь укороченные рельсы разнообразной длины. Укорочения стандартные: для рельсов 12,5 м (40,80,120мм); для рельсов 25,0 м (80,160мм). Междупутные расстояния в кривых увеличивают потому, что при движении экипажей в кривой крайние части их выдаются наружу, а середина — внутрь кривой. В связи с этим уменьшается установлен­ное минимальное расстояние между отдельными точками А и В эки­пажей, движущихся одновременно по разным путям одного и того же двухпутного участка (рис.). Кроме того, сближение встречаю­щихся экипажей на кривой про­исходит и в вертикальной плос­кости в том случае, когда воз­вышение наружного рельса на наружной кривой больше, чем на внутренней. Поэтому на кри­вых двухпутных участков между­путные расстояния увеличивают в соответствии с техническими условими проектировния.

Рис. Положение экипажей в кривых на двух соседних двухпутных участках.

3. Скрепления. Требования предъявляемые к ним.

Скрепления делятся ан стыковые и промежуточные.

Для соединения рельсов друг с другом в рельсовой колее предназначены стыковые скрепления. Место соединения рель­сов называют стыком. Стыки рельсов должны находиться один напротив другого, т.е. по наугольнику. Расстояние между ося­ми шпал в стыках при рельсах Р65 и Р75 — 420 мм, при рель­сах Р50 — 440 мм, при рельсах Р43 и легче — 500 мм.

Чтобы распечатать файл, скачайте его (в формате Word).

Источник

Нормы и допуски содержания пути

Скорости пропуска поездов в зависимости от доли протяженности пути с выплесками на пикете

Поверхность балластной призмы должна периодически очищаться, не допуская образования выплесков. В зависимости от доли протяжения пути на километре с выплесками (состояния балласта) скорости движения должны соответствовать таблице 1.1.

Таблица 1.1 Допускаемые скорости движения в зависимости от доли протяженности пути с выплесками на километре

Нормы и допуски содержания рельсовой колеи

Величины отклонений от номинальных размеров ширины колеи, не требующие устранений на прямых и кривых участках железнодорожного пути, не должны превышать

по сужению -4 мм по уширению +8 мм Ширина колеи менее 1512 мм и более 1548 мм не допускается бесстыкового железнодорожного пути на железобетонных шпалах, уложенных до 1996 года разрешается не менее 1510 мм и не более 1548 мм

Нахождение и курсирование железнодорожного подвижного состава, предназначенного для использования на железнодорожных путях общего пользования, по железнодорожным путям, не соответствующим указанным нормам, не допускается.

На железнодорожных путях необщего пользования допускается сохранять до переустройства:

ширину колеи на более крутых кривых при радиусе от 349 м и менее

Величины отклонений от номинальных размеров ширины колеи, не требующие устранений на прямых и кривых участках железнодорожного пути радиусом 350 м и более, не должны превышать:

При превышении допускаемого уклона отвода ширины колеи для установленной скорости, определяемого как средняя величина на базе 2 м, скорость должна уменьшаться до значений, соответствующих фактическому уклону отвода, вплоть до прекращения движения поездов.

Не допускается эксплуатация железнодорожного пути при уклоне отвода ширины колеи более 0,005, в том числе при измерении на базе 1 м (при ручных промерах шаблоном), кроме железнодорожных путей 4 и 5 классов, уравнительных стыков, уравнительных приборов, глухих пересечений одиночных стрелочных переводов, измеряемой от стыка рамного рельса до корня остряков.

Таблица 1.2 Скорость движения поездов при отступлениях по ширине колеи(числитель – пассажирские поезда, знаменатель – грузовые)

1 Для участков с железобетонными шпалами выпуска до 1996 года – 10 мм.

Содержание пути по уровню в прямых и кривых участках пути

Если на прямых участках с возвышением одной нити над другой расположено мостовое полотно на балласте, то на нем также должно быть сохранено это возвышение.

Перечень прямых участков, где разрешается содержание одной нити на 6 мм выше другой, устанавливается приказом начальника дистанции пути с указанием километров, пикетов и повышенной нити. При этом номинальный уклон отвода по уровню от нормы 6 мм к нулевому положению не должен превышать 1‰.

На линиях, на которых обращается пассажирский подвижной состав с улучшенными динамическими характеристиками, величина непогашенного ускорения может быть установлена более 0,7 м/с 2 в соответствии с конструкторской документацией на подвижной состав и результатами проведенных испытаний.

Фактическое максимальное возвышение наружного рельса с учетом допусков на содержание

Величина возвышения наружной нити на стрелочных переводах

При понижении наружной нити:

Качественная и балловая оценка состояния рельсовой колеи по показаниям путеизмерительного вагона

Отклонения геометрических параметров рельсовой колеи от номинальных значений (отступления и неисправности) оцениваются

Отклонения от норм содержания пути подразделяются при оценке

Разделение отклонений от норм содержания пути на степени производится по приближению к предельным значениям, требующим ограничения скоростей движения поездов, и, в зависимости от потребности, в проведении необходимых путевых работ:

Балловая оценка отступления

Балловая оценка индивидуального отступления

Каждая неисправность, требующая ограничения скорости движения поездов, прибавляет к сумме баллов на километре 50 баллов.

К ним относятся сверхнормативные:

Оценка для километров, рабочих подразделений и дистанций пути

Оценка состояния рельсовой колеи определяется для километров и участков пути, обслуживаемых подразделениями путевого хозяйства, на основании суммарной балловой оценки отступлений от норм содержания рельсовой колеи. Количественная оценка километра Количественная оценка километра устанавливается как сумма штрафных баллов всех отступлений II степени и выше, их сочетаний, выявленных на километре, и приводится к длине километра.

Качественная оценка участка пути

Качественная оценка участка пути – оценка километровых отрезков и участков пути, обслуживаемых подразделениями путевого хозяйства в зависимости от количества на них отступлений разных степеней, используется для оценки работы подразделений путевого хозяйства и планирования ремонтных работ.

Качественная оценка километров определяется в соответствии с их балловой оценкой и устанавливается в соответствии с таблицей.

Количественная и качественная оценка километра

Подуклонка рельсов

Подуклонка рельсов – установка рельсов с уклоном 1/20 внутрь рельсовой колеи по отношению к верхней постели шпал.

Источник

Подуклонка рельсов

Отводы отклонений от правильного положения рельсовых нитей по уровню не должны превышать 1 мм на 1 метр длины пути при скоростях движения до 140 км/ч, при скоростях более 141 км/ч – 1 мм на 1,5 м.

Допускаемые величины степеней отступлений по уровню, перекосам и просадкам приведены в [2, 3, 5].

В прямых участках пути на железных дорогах России рельсы ставят с наклоном к горизонту (с подуклонкой) 1/20. Подуклонка 1/20 соответствует коничности колеса 1/20. Подуклонка обеспечивает центральность передачи вертикальной силы от конических колес на рельсы и увеличивает сопротивление рельсов горизонтальным поперечным силам.

Подуклонка рельсов на пути с деревянными шпалами формируется за счет клинчатых подкладок (рис. 17), а на пути с железобетонным подрельсовым основанием за счет наклона опорной подрельсовой площадки (рис. 18) опоры (железобетонных шпал, плит, рам).

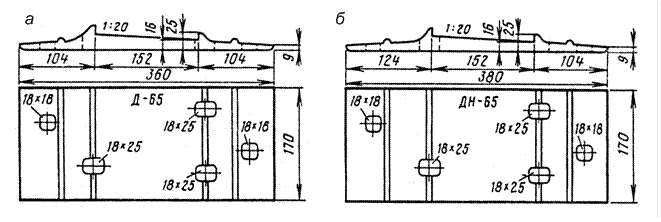

Рис. 17. Подкладки к рельсам Р65 и Р75:

а – для прямых и пологих кривых; б – для средних и крутых кривых

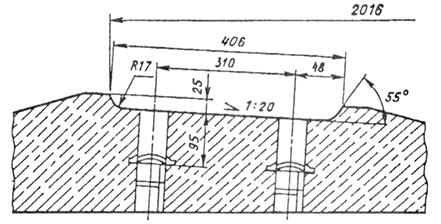

Рис. 18. Подрельсовая площадка железобетонной шпалы
