В нашей статье мы подробно расскажем, как устроены подшипники скольжения и качения (шариковые и роликовые). Знание структуры подшипникого узла и его деталей поможет не ошибиться при монтаже или демонтаже, ремонте и замене важных компонентов.

Основные разновидности и сравнительная таблица

Первое, что нужно различать, это две большие категории – качение и скольжение. Именно они разделяют все запчасти на две группы. Первые используются чаще, потому что у них меньше сопротивление и, соответственно, сила трения. Они необходимы при небольших частотах вращения.

Затем эти подвиды делятся на еще более мелкие ответвления, характеризующиеся качествами и отличиями по назначению.

Также они все отличаются по размерам внутреннего и внешнего кольца, по диаметру отверстия и внутренних шариков, по материалу изготовления. Представим картинку, на которой изображено, как классифицируются изделия:

Виды роликовых подшипников

На фото представлен однорядный роликовый подшипник с цилиндрическими роликами. Ролики при качении упираются в борта, выполненные на кольцах подшипника, благодаря чему он способен выдерживать осевую нагрузку, направленную снаружи ( по фото), равную 30-40% от радиальной. Впрочем, не все изделия имеют упорные бортики для роликов. Ознакомиться со всеми возможными вариантами роликовых подшипников можно найти в нашем каталоге подшипников в разделе “Роликовый подшипник“

Кольца роликоподшипников, выполненные с бортами для торцевого упора роликов, называются фасонными, причём некоторые фасонные кольца имеют бортик лишь с одной стороны. Есть марки подшипников с наружными (и внутренними) фасонными кольцами, устанавливаемые отдельно от изделия.

Во многом наличие фасонных колец или даже сплошных упорных шайб (есть и такие варианты изделий) определяется наличием и величиной осевой нагрузки вала.

Размеры роликовых цилиндрических подшипников, их масса, грузоподъёмность, марка стали и особенности исполнения некоторых из них регламентируются ГОСТ 8328-75. Этот документ составлен из 7-ми таблиц маркировок и типоразмеров подшипников, которые содержат размеры и тип исполнения изделий, а также из 7-ми таблиц, устанавливающих статическую и динамическую их грузоподъёмность.

Кроме того, отмечены изделия, конструктивные особенности которых следует согласовывать перед их изготовлением с заказчиком.

Подшипник роликовый двухрядный

На фото изображён роликовый двухрядный подшипник. Как видите, ролики расположены вплотную, без сепаратора и как внутреннее, так и внешнее его кольца выполнены с упорными бортами для роликов. Как правило, подшипники такого типа предназначены для установки на валы, испытывающие большие осевые и радиальные нагрузки. Но, вследствие трения роликов друг о друга и возникающим вследствие этого обратного их вращения, такие подшипники используются исключительно в малооборотистых машинах – например, в тяговых электродвигателях большой мощности. Такое расположение роликов применяется также для некоторых марок однорядных подшипников.

Подшипники роликовые сферические

Внутренняя поверхность наружного кольца двухрядных подшипников может иметь либо поверхность из двух конусов, вершинами направленных друг к другу, либо сферическую.

Такое исполнение делает двухрядные роликовые подшипники самоцентрующимися, так как внутреннее кольцо с роликами, закрепленное на валу, способно самоустанавливаться во внутренней обойме. Это качество используется в машинах, механизмы (валы) которых должны иметь некоторую свободу в смысле радиального смещения оси, не теряя при этом жёсткости всего механизма.

Такая конструкция позволяет применять роликовые сферические подшипники в механизмах больших размеров, выполняющие работы, связанные с металлургической и горнодобывающей промышленности, где к их валам прикладываются наибольшие нагрузки, нежели, допустим, в автомобильных механизмах.

Таблицы с размерами роликовых подшипников этого типа распечатаны на страницах ГОСТ 5721-75, устанавливающего маркировку и размеры роликовых двухрядных подшипников.

Опорные ролики с цапфой

Такие ролики имеют конструкцию, схожую с конструкцией обычного роликового подшипника. Однако вместо внутреннего кольца в них устанавливается цапфа (ось), обычно с резьбовым окончанием и с шестигранными (под ключ) углублениями.

Используются, как правило для поддержки транспортерных лент или приводных ремней. Иногда сердцевина ролика имеет форму эксцентрика, за счёт поворота которого можно изменить угол поворота наружной обоймы ролика – например, для того, чтобы обеспечить натяжение транспортерной ленты или ремня.

Иногда, если того требует конструкция механизма, наружная обойма имеет профилированную поверхность либо ограничительные выступы по краям.

Если опорный ролик рассчитан на длительную эксплуатацию, в нём предусмотрены отверстия для замены смазки.

Опорные ролики высокой грузоподъёмности

Такие ролики представляют собой игольчатые подшипники с толстостенной наружной обоймой. Не предназначены для больших оборотов, но обладают высокой грузоподъёмностью, также такие опорные ролики не требуют специального обслуживания, но при их эксплуатации попадание воды внутрь ролика приведёт к быстрому выходу его из строя. Способны выдерживать большие радиальные нагрузки. На производстве используются как движители конвейера. Также применяются как подшипники колёс всевозможных тележек.

Ролико-винтовая передача

Ролико-винтовые передачи используются в различного рода толкателях, работающих по принципу винт-гайка, только вместо гайки в них применяется узел, состоящий из резьбовых роликов. Обычно подъём резьбы на роликах совпадает с подъёмом резьбы на винте, и весь узел работает как планетарный механизм.

Применение резьбовых роликов увеличивает редукторность и плавность хода «гайки», что повышает управляемость и точность таких механизмов, используемых на различных производствах либо для подачи на станок тяжёлых заготовок, либо для перемещения рабочей части станка.

Упорные роликовые

Еще один вид подшипников, их названия и параметры мы видим на картинке:

Предназначены для осевых нагрузок, как и все конструкции на роликах. Между двумя кольцами есть тела вращения, которые находятся в сепараторах. Есть две разновидности, в зависимости от формы этих элементов, рассмотрим подвиды.

Роликовые цилиндрические

Ролики имеют форму цилиндра. Они устойчивые и очень плотные, за счет того, что держатся устойчиво на своем месте и предлагают большую долю соприкасающейся поверхности, в отличие от шарикоподшипников, они работают с крупногабаритными деталями.

Максимальная грузоподъемность.
Широкий ассортимент – бывают однорядные и двухрядные.
Высокая жесткость.
Возможность изготовления в очень небольших размерах.

Заметно реагируют на сдвиги.
Плохо приспособлены к высоким скоростям.

Аналог предыдущим, но имеет тела катания не цилиндры, а конусы. Это очень практичная конструкция, применяется пока редк. Ее преимущества:

При движении нет проскальзывания элементов.
Они могут воспринимать одновременно и радиальную и осевую нагрузку.
Стабильное положение роликов, без сдвигов.
Эффективное распределение напряжений.

Недостаток в основном в цене, потому что конструкция еще не очень обширно производится.

Отличие между роликовыми и шариковыми подшипниками.

Наряду с шарикоподшипниками в технике и промышленности широко применяются подшипники роликовые, в которых телами качения являются ролики. Ролик, в отличие от шара, имеет большую площадь контакта с кольцами.

Именно это обстоятельство, главным образом, и отличает подшипники роликовые от шариковых – их кольца вращаются с повышенным трением, но способны воспринимать и передавать большие нагрузки, чем шариковые.

Повышенное трение, в свою очередь, ограничивает максимальную скорость вращения механизма на роликоподшипниках и заставляет конструкторов машин и механизмов более тщательно подбирать смазочные материалы.

Если смазка слишком густая, она, хоть и лучше защищает элементы роликоподшипника, значительно повышает сопротивление вращению. Выбрав слишком жидкие смазки, снижается способность заменить трение материалов жидким трением, но, в свою очередь, они лучше отводят продукты износа деталей (стружку), которая при сильной выработке механизма в целом может являться достаточно ощутимой помехой его работы.

Игольчатые

По сути это те же ролики, но очень узкие. Из-за своего малого диаметра они называются иглами. Основная структура такая же, только вместо сепараторов используется просто плотная пригонка тел катания и много смазки.

Низкая сила трения и энергозатраты.
Работает при больших скоростях вала.
Малый износ.

высокие требования к коаксиальности элементов узла;
любой перекос, удар приведут к поломке.

В статье мы рассказали, какие виды и размеры шариковых подшипников существуют, показали фото. Ориентируйтесь на цену и качество изделия при покупке.

Двухрядные самоустанавливающиеся

Это неразъемная конструкция, которая состоит из прикрепленных ко внутренней втулке двух рядов шариков. Особенность в том, что при небольших перекосах и сдвигах, тела вращения восстанавливаются на свои места, так как по краям их ограничивают желобки.

Способность выравниваться.
Хорошо справляется с радиальными воздействиями.
Длительная эксплуатация.

Небольшой угол контакта.
Не подходит для осевых нагрузок.
Неудобство неразъемного монтажа.

Рабочие характеристики, достоинства и недостатки

Более инновационные разработки, которые на данный момент используются повсеместно для поддержания и направления вращающегося вала. Они имеют невысокую степень износа, поэтому в машиностроении считается, что это один из самых прочных узлов при условии правильной эксплуатации – регулярном очищении и смазывании.

Обычная структура состоит из двух колец и тел вращения. Они могут быть различные – иглы, шарики ролики. От этого зависит классификация подшипников качения и их степень точности. Различают:

шарикоподшипники;
роликоподшипники;
игольчатые.

Для начала рассмотрим достоинства и недостатки указанного типа узлов.

Невысокая стоимость. Цена на них небольшая, благодаря высокой конкуренции и широкого производства. При этом можно купить изделия как отечественного производства, так и зарубежного. В России производится много качественного оборудования, поэтому российское машиностроение применяет их. Для их изготовления используются строгие стандарты ГОСТ. приобрести их можно как в обычном магазине, так и через интернет. Для особенных размеров и назначений можно заказать крупную или нестандартную запчасть.
Низкая сила трения. Это самый основной плюс, благодаря нему не происходит большого нагревания металла. Это же качество предопределяет длительный износ. Износостойкое оборудование не требует частых замен, а также не может привести к поломки вращающегося вала.
Широкий ассортимент и взаимозаменяемость. Если все же изделие сломалось, то его нетрудно заменить на аналог.
При изготовлении используются доступные материалы, в том числе добавляется небольшая часть цветных металлов. Поэтому себистоимость очень невысокая.
В процессе эксплуатации не требуется большого количества смазочных жидкостей. Их утечка в основном происходит только при нарушении целостности уплотнительных колец, а также при попадании в систему влаги и мелких частиц мусора – песка, грязи, ржавчины.
Хорошая несущая способность на ширину кольца. Это также способствует сохранению изделия.
Есть небольшие осевые размеры.

Радиальный диаметр точки прикрепления детали больше, чем у узлов скольжения. Это увеличивает нагрузку на тело.
Основные неполадки случаются из-за повышенной восприимчивости к ударам и сильным вибрациям. Конструкция может сломаться (применимо к автомобилестроению), если при езде часто попадать в ямы на высокой скорости, а также при разболтанной оси и осевых механизмов, которые дают вибрирующие движения.
Большая применимость к низким оборотам. При большой скорости вращения могут появиться неполадки.

Классификация подшипников качения по размерам, таблица

При выборе изделия используются номера, они все прописаны в соответствующих нормативных документах, но для удобства пользователей мы свели их в одну картинку:

Если вы не знаете порядкового обозначения, то вам понадобится измерить или узнать следующие показатели – диаметры внутреннего и внешнего колец, а также ширину детали.

Чаще случается обратная ситуация. В автосервисе или ином сервисном центре при ремонте вам говорят, что необходим узел с определенным названием. Чтобы узнать, что именно от вас хотят, можно свериться с приведенной таблицей.

Например, какой вид подшипника обозначается цифрой 6? Это тот, у которого внутренний диаметр равен 6 мм, а внешний – 19 мм. Стандартная ширина – 6 мм.

Рабочие характеристики и строение

Форма изделия полностью правильная, круглая. В центре – отверстие. Это место оси, туда может помещаться часть опоры. От правильного подбора зависит то, насколько плотно будет стоять узел.

Это и есть внутреннее кольцо. На ней есть дорожка качения, то есть бортики, благодаря которым остальные элементы не покинут определенного места и будут двигаться вдоль них.

Затем идут сепараторы. Это ячейки из металла, оправа для шариков или роликов. Они направляют их, а также удерживают на своих местах. Без них тела качения сместились бы в одну сторону, начали бы наезжать друг на друга, что увеличило бы трение и привело бы к неравномерному распределению нагрузки на опору. При изготовлении нужно особенное внимание уделить качеству сепараторов. Их разрушение приводит к полной поломке опорного подшипника любого вида. Обычно их изготавливают путем штамповки листового металла. Сталь предварительно обрабатывают от коррозии, а также проверяют на прочность.

Далее следует внешнее кольцо. На нем также внутри есть дорожки качения, то есть рифление, согласно которому происходит переход тел из одной ячейки в другую.

Посмотрим изображение этой разновидности узла:

Шариковые

Шарикоподшипники – самый древний, но до настоящего момента часто употребляемый подвид. Они состоят из двух колец – внешнего и внутреннего – и шариков из металла. Каждый из них находится в ячейке, сепараторе, который предопределяет их местонахождение и то, что они не будут соприкасаться.

надежность из-за простоты конструкции;
долговечность;
низкая сила трения;
хорошая работа на малых оборотах и скоростях;
нет необходимости в постоянной смазке
низкая цена.

нельзя применять при больших радиальных нагрузках;
плохо справляется с высокими оборотами рабочего вала.

Изготавливаются по ГОСТ 7872–89. Начинают работать при действии осевой нагрузки, то есть совсем не подходят для радиальных. Они имеют очень низкую скорость вращения. Используют однорядные и двухрядные, в зависимости от того, в какое направление будут вращаться элементы, если в двух, то лучше сделать второй вариант.

Простота установки. Запрессовка происходит отдельно внутреннего и внешнего кольца.
Есть двойная разновидность, когда появляется третий круг, он придает стабильности движениям.

Минус один – ломается при больших оборотах.

Структура

Когда человечество столкнулось с проблемой перетирания осей от долгой эксплуатации, то «пытливые» умы предков начали работать над этой задачей. Первым прототипом конструкции, облегчающей глоссирование, стала втулка из материала с малым трением, набитая смазкой. Сегодня принципиальное строение не изменилась. Только стали применять более современные материалы, такие как: керамика, бронзовые сплавы, полимеры.

Для облегчения движения вала в 1780 году в Великобритании впервые были применены шары. Это был аналог опорного шарикового механизма, который сохранился в первозданном виде до сегодняшнего дня.

Их конструкция отличается от качения, потому что фактически две основные части (кольца) не катятся на роликах, а скользят друг по другу. Результат – увеличенная площадь трения, что, соответственно, делает эту силу намного больше. Это основной минус, который закреплен за изделием. Если будет недостаточное количество смазывающего вещества, то металл будет нагреваться, что может привести к поломке.

Рассмотрим достоинства и недостатки изделия.

При большой скорости вращения они очень надежны, поэтому их применяют для турбин, самолетостроения и прочих важных областях. Это обеспечивается тем, что тело качения (шарик) не может выскочить из системы при больших оборотах. Фактически это очень примитивная конструкция, а чем она проще, тем меньше может случиться неисправностей.
Большая площадь соприкасающейся поверхности приводит к тому, что на нее мало действуют вибрации. Это также обеспечивается плотным слоем масла. Такая прослойка делает любые удары и вибрационные вмешательства фактически не ощутимыми.
Малые радиальные размеры.
Отлично сочетается с коленчатым валом, крепится на его шейку и передает крутящий момент.

Есть и недостатки:

Проигрывает в классификации подшипников по виду трения, потому что механизм сильно трется, особенно при пуске или небольших скоростях. Металл нагревается, теряются его качества, он может начать трескаться или стираться.
Износ выше, чем у узла качения, чаще требуются замены.
Для функционирования необходимо постоянно пополнять смазку. Это может быть либо автоматическое подведение, либо вручную.

Внутренняя втулка, то есть кольцо меньшего диаметра, обычно создается из материала, обладающего антифрикционными свойствами. У них низкий коэффициент трения, что частично устраняет проблему всех механизмов скольжения. Корпус же создается из стали. Он плотно насаживается на втулку. Небольшой зазор между ними предназначен для того, чтобы туда поступала смазка. Система предполагает автоматическую подачу. Слой этой жидкости определяется в зависимости от показателей давления, температуры и фактического расхода.

По типу подшипников скольжения и их применению можно определить степень трения:

сухое;
граничное;
гидродинамическое;
газодинамическое.

Первые наиболее подвержены скорому износу. Также следует учесть, что при ряде действий, например, при запуске или выключении, при медленном вращении, все изделия относятся ко второй разновидности, то есть находятся на предельных возможностях.

На долговечность узла влияют не только условия эксплуатации, но и характер используемого смазочного вещества. Его функции в следующем:

охлаждение, потому что при движении образуется тепло, а при его избытке могут пострадать все рядом находящиеся металлические запчасти;
снятие силы трения;
защита детали от влияния извне – негативно могут отразиться не только частицы пыли и другие загрязнения, но и влага;
предотвращение ржавления.

Еще одна классификация – на виды упорных подшипников скольжения по используемой смазки. Она может быть сухой, классической влажной, газовой или пластичной. Наиболее инновационная разработка – это использование пористого металла. Такой материал имеет поры. Он как-бы пропитан сухим веществом, которое меняет свое агрегатное состояние при нагреве. С первых движений при разогреве конструкции из небольших отверстий в металлическом корпусе ли во втулке начинает сочиться жидкость. После работы происходит остывание, вместе с этим смазка снова принимает порошкообразное состояние.

Посмотрим изображение изделия:

Но предложенная структура с порошком, меняющим свои свойства при нагреве, – скорее исключение из правил. Это трудное устройство, для которого необходимо применять дорогостоящие материалы. Классикой считаются два другие подвида. Виды подшипников скольжения и их назначение, применение, в зависимости от подачи смазывающего вещества:

гидростатические – поддерживать уровень жидкости нужно извне, в механизм поступает запрос о низком ее количестве, он реализуется другими конструкциями;
гидродинамические – более современные и самобытные, их отличительный признак – они сами по мере вращения контролируют давление, когда оно становится ниже, чем должно быть, то насос автоматически срабатывает, емкость, подведенная снаружи, начинает сжиматься, перенося необходимое количество смазки.

И последняя классификация является определением конструктивных особенностей. Корпус может вращаться вокруг разных втулок. Подшипники могут быть:

Сферические. Сфера внутри имеет значительные отклонения от плоскости, поэтому разрешен перекос в процессе движения. Но эффективность будет утверждена только при небольших скоростях. При высоких обязательно нужна крепкая опора.
Упорные. Они воспринимают только осевые нагрузки.
Линейные. Этот тип подшипников устанавливается в вентиляторах и других системах, где нужно классическое вращение по кругу.

Теперь рассмотрим менее общие классификации изделий.

История применения подшипников на железнодорожном транспорте

Применение буксовых подшипников можно условно разделить на три этапа.

Применение на транспорте буксовых подшипников началось ещё до 1955 года. На то время в буксовых узлах применялись подшипники скольжения, которые не могли обеспечить надёжную работу подвижного состава и без аварий. Количество составов увеличивалось, причем во всем мире, скорость движения нарастала и с этим нужно было что то делать.

В 1960 году началось массовое использование цилиндрических роликовых подшипников (а кое-где и шариковых) в буксах железнодорожных вагонах.

Их применение было очень прогрессивным шагом на то время по сравнению с подшипниками скольжения, но, к сожалению, тупиковым.

И в 1966 году в США было принято решение Ассоциацией железных дорог о переходе на кассетный тип подшипников и через 12 лет, в 1978 году на этот тип подшипников было переведено 70% всех вагонов, как пассажирских, так и грузовых. При этом аварийность по причине поломки подшипника уменьшилась в 25 раз!

Китай оценил все преимущества от кассетных подшипников и перевел свои дороги на них за три года. При этом скорость их поездов увеличилась с 90 км за час до 160 км за час, также увеличилась и нагрузка на ось до 32 тонн.

В России также, понимая преимущества применения кассетных подшипников, особенно в грузовых вагонах, в Федеральном агентстве по железнодорожному транспорту была принята резолюция о переводе всего парка грузовых вагонов на использование кассетных подшипников. Причем срок был дан до 2027 года. Запланировано менять их поэтапно, сначала устанавливать такие подшипники на новых вагонах, которые выпускаются, а потом при ремонте старых.

Принято также решение, что с января 2021 года после каждого капитального ремонта на все колёсные пары при замене колёс будут устанавливаться подшипники кассетного типа.

В чем разница между обычным буксовым роликовым подшипником для букс и кассетным подшипником

Начнём с простого сравнения. Роликовый подшипник для железнодорожного транспорта служит в среднем 5 лет, имеет максимальную грузоподъемность до 18 тонн на ось.

Срок службы кассетного подшипника в среднем 16 лет, он выдерживает нагрузку на ось до 32 тонн на ось. Стоимость кассетного намного дороже, но с учетом замены, простоя и т. роликовый купить выходит дороже вдвое.

Буксовый кассетный подшипник в разрезе.

Если обратиться к расчетам, цилиндрические ролики подвергаются износу больше за счет того, что кроме трения качения присутствуют в подшипниковом узле сила трения скольжения при контакте с боковин по обойме во время движения на поворотах. Кроме того, кассетный подшипник состоит из двух конических роликовых подшипников, соединённых в один узел, тогда как раньше ставились два роликового подшипника, передний, находящийся около торца, и задний, находящийся ближе к галтели шейки оси. Они насаживаются наглухо на ось. Обязательным в буксовом подшипнике должно быть наличие специальных бортов, расположенных на наружном кольце.

Разница между цилиндрическим буксовым подшипником, сдвоенным и кассетным подшипником

Конечно, эта замена, как обычно, пройдет не такими быстрыми темпами, как заявлено в решении, но уже в январе 2020 года были проведены полные исследования по использованию буксовых подшипников кассетного типа имеющих специальные адаптеры и сравнение их с обычными роликовыми цилиндрическими подшипниками. Результаты показали эффективность первых более чем в 1, 5 раза за счет того, что снижается нагрузка на раму тележки вагона.

Менять или не менять

Если учесть, что в своем большинстве тележки для вагонов имеют устаревшую конструкцию и замена их на тележки новой конструкции производится черепашьими темпами, можно сказать, что было бы отлично, если бы полная замена произошла в 2037 году. Это очень невыгодно для большинства владельцев вагонов, так как сами тележки под кассеты нужно переделывать. Кроме того, необходимо применять буксовый кассетный подшипник только с адаптером, тогда эффективная отдача будет максимальной. Подшипник связывает колёсную пару и раму вагона, при этом получает нагрузку в виде почти всего веса вагона. Поэтому его ответственность очень высока. Поэтому и конструктора разработали новый подшипник.

Конечно, новый буксовый подшипник имеет много преимуществ: его смазывают один раз и на весь период работы, больше проверять смазку не нужно, ролики выравниваются сами, герметичность не позволяет попадать грязи и влаге.

Именно поэтому массовой замены не будет и пока нужно будет при необходимости купить буксовый роликовый подшипник с цилиндрическими роликами, если нужна будет его замена.

По сериям, это такие серии, как 32, 232, 42, 52 и 152.

В России кассетные подшипники выпускаются только три завода. Это завод SKF шведской компании, завод Timken американской компании, и совместная компания от «ЕПК-Бренко» (Европейской подшипниковой корпорации) и американской компании Brenko. Проблема на сегодняшний день ещё в том, что применение иностранных технологий в России имеют и риск применения санкций. Правда, компания SKF заявила, что готова наращивать своё производство при наличии заказа на сумму не менее 300 000 штук в год. Конечно, в основном она и поставляет кассетные подшипники.

Из чего состоит роликовый подшипник

Если произошла поломка роликового подшипника, конечно, нужно купить новый подшипник и сделать замену. Но нужно понять, почему произошла предыдущая поломка, что бы при установке купленного подшипника этого избежать. Цена качественного подшипника обычно ниже стоимости ремонта и простоя оборудования. Вы можете заказать нужные вам подшипники, просто позвонив по телефону +7499 504 42 68, или сделать заказ через наш сайт. Поставляем любые подшипники только высокого качества

Роликовый подшипник это один из видов подшипников качения. Подшипники качения это подшипники с телами качения роликами или шариками. Предназначены для поддержания вала, оси или другого вида конструкции. При этом происходит фиксация узла, вала или оси в пространстве в определённом положении и заданной жёсткостью. Вместе с этим обеспечивается минимальное сопротивление нагрузкам и трению при вращении или качению узла. В это же время происходит передача полученной нагрузки от двигателя, например, к другим частям механизма.

Роликовый подшипник состоит из двух колец, наружного и внутреннего, сепаратора с с прямоугольными прорезями и роликов, цилиндрических или конических. Игольчатый подшипник это тот же роликовый, только ролики имеют гораздо меньший диаметр. Уплотнитель или крышка зависят от модели подшипника.

Подшипник ступицы колеса роликовый

Также подшипники бывают однорядными, двухрядными и многорядными, это зависит от конструкции узла и действия нагрузок.

Подшипники иногда изготавливаются без сепараторов, они предназначены для создания большей грузоподъемности, но при этом они не могут работать на высоких скоростях.

Нагрузки, которые испытывают подшипники

Подшипник испытывает при работе радиальную нагрузку, которая действует поперёк его оси и осевую, которая действует вдоль оси подшипника. Могут воспринимать одну или две нагрузки в зависимости от вида подшипника.

По виду нагрузки подшипники подразделяются:

радиальные (подшипник работает только на нагрузку поперек оси);
радиально – упорные и упорно- радиальные работают на нагрузку, прилагаемую как вдоль оси подшипника, так и поперёк оси подшипника;
упорные подшипники воспринимают нагрузку только вдоль оси подшипника.

Внутри подшипника работает сила трения качения. Все эти силы вместе с остальными факторами ожидаемо работают и на разрушение подшипников, если условия эксплуатации не соответствуют заявленной заводом.

Основные причины неисправностей роликовых подшипников

Причин поломок могут быть много, в основном это разрушение сепаратора, трещины, а затем разрывы внутреннего кольца, сколы и заусеницы на нём, ослабление его посадки. В дорожках качения часто при разборке и осмотре поломанного подшипника можно увидеть раковины разного вида.

Неисправности подшипника могут возникнуть при наличии раковины из-за коррозии при попадании внутрь подшипника воды. Эти раковины могут быть как в виде небольших точек, так и в виде больших зон.

Из-за того, что ролики проскакивают по дорожкам качения, появляется на последних специфическое шелушение в виде ряби.

При длительном перегрузе подшипника на кольцах можно увидеть так называемые усталостные раковины.

В случае прохождения электрического тока в виде короткого или длительного прохождения электрического тока через подшипниковый узел. Такое нарушение изоляции может не только повредить подшипниковый узел, но и вывести из строя другие узлы. В первом случае получаются точечные ожоги-кратеры, во втором можно увидеть сплошные повреждения в виде волн.

Виды поломок у подшипников

Если во внутрь подшипника попадут твердые включения, на стенках также появляются вмятины, которые в итоге приводят к его поломке.

Часто встречается и поломка подшипника через его неправильную установку. Это или пережим, или нарушение соосности или удары при запрессовке.

При отсутствии смазки или применении низкого качества смазки сила трения разогревает детали подшипника, что приводит к изменению их геометрии. Это, в свою очередь приводит к заклиниванию подшипника и, возможно, к аварийной ситуации.

Нужно ли ремонтировать подшипник

Подшипник иногда может быть отремонтирован в случае, если зазор между роликом и дорожкой качения не превышают критических значений, которые сравнивают с номинальными. Для того, что бы проверить подшипник, сначала снимают внутреннее кольцо, насаженное на вал, затем проверяем зазоры и вращение. Если повреждение не критическое, можно попробовать подшипник отремонтировать. Для этого можно разобрать подшипник, промыть, отполировать небольшие заусеницы, и собрать, заполнив качественной смазкой.

Если нарушена геометрия тел вращения, есть значительные дефекты на дорожках качения, такие, как сплошные раковины, выбоины, выкрашивание или расслоение поверхностного слоя, такой подшипник лучше поменять.

Этот подшипник ремонтировать нет смысла

Нужно отметить, что роликовые подшипники работают в основном не менее 90% срока, который указан заводом изготовителем, но при условии их правильной эксплуатации, то есть с нормальной смазкой соответствующей густоты и качества, с правильной установкой, без силовых ударов и прохождения электрического тока. Поэтому, если у подшипника появился характерный шум и срок свой он выработал, его лучше поменять.

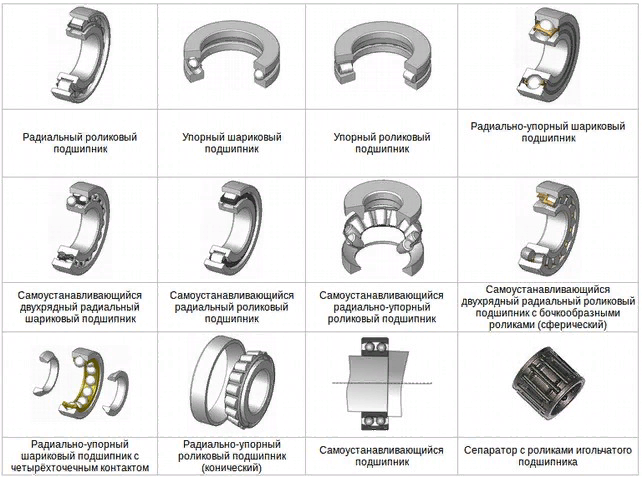

Виды подшипников и их названия

Конструкции узлов могут различаться в зависимости от особенностей, показателей, технических характеристик и назначения. Знать об этих различиях нужно не только производителю, но и пользователю. В статье мы расскажем о классификации подшипников – какие виды деталей бывают (качение, скольжение, роликовые, открытого и закрытого типа) и их назначение.
